Когда речь заходит о монтаже светодиодной подсветки, многие сразу думают про саму ленту. А вот про питание вспоминают в последнюю очередь. И зря. Потому что без подходящего источника питания вся конструкция просто не запустится. Или, что хуже, быстро выйдет из строя. В этом и помогает специальный драйвер для светодиодной ленты. По сути, это блок питания, который преобразует сетевое напряжение 220 В в нужное для светодиодов постоянное напряжение — обычно 12 или 24 В.
Что делает драйвер и зачем он нужен
Светодиодная лента состоит из множества маленьких светодиодов. Каждый из них рассчитан на определённый ток и напряжение. Если подать слишком высокое напряжение, диоды перегреются и быстро выйдут из строя. Если слишком низкое — будут светить тускло или не зажгутся вовсе. Драйвер как раз и обеспечивает стабильное напряжение. Он сглаживает скачки сети, защищает ленту от коротких замыканий и перегрузок.
Многие путают драйвер с обычным трансформатором. Разница есть. Трансформатор просто понижает напряжение, но не стабилизирует его. А драйвер поддерживает заданные параметры с высокой точностью. Конечно, для простых коротких отрезков ленты иногда хватает и обычного блока питания. Но для длинных линий или если лента используется в сложных условиях — драйвер предпочтительнее.
На самом деле, бывают ещё драйверы со стабилизацией тока. Но для обычных светодиодных лент (на 12 или 24 В) чаще используют источники со стабилизацией напряжения. Это важно понимать при покупке. Я как-то заказал драйвер для мощных светодиодов, а не для ленты. И очень удивился, почему лента горит еле-еле. Оказалось, токовый драйвер пытался держать заданный ток, а ленте нужно стабильное напряжение. Не повторяйте мою ошибку.
Основные характеристики, на которые стоит обратить внимание
Чтобы выбрать подходящий драйвер для светодиодной ленты, нужно посмотреть на три ключевых параметра.
Выходное напряжение. Оно должно точно совпадать с напряжением ленты. Обычно это 12 В или 24 В. Реже встречаются 5 В (для USB-подсветки) и 36 В. Проверить легко: на самой ленте или её упаковке всегда пишут напряжение.
Мощность. Тут чуть сложнее. Сначала считаем, сколько потребляет метр ленты (обычно 5–15 Вт на метр). Умножаем на общую длину. Затем добавляем запас 20–30%. Почему запас? Драйвер не любит работать на пределе. При постоянной нагрузке 90–100% он сильнее греется и быстрее ломается. Лучше взять драйвер с запасом — он прослужит дольше. Например, лента 5 метров по 10 Вт/м — это 50 Вт. Плюс 30% — получаем 65 Вт. Значит, берём драйвер на 70–75 Вт.
Степень защиты (IP). Если подсветка будет в сухой комнате, подойдёт IP20 — открытый, без защиты от влаги. Для ванной, кухни или улицы нужен IP65 или IP67 — герметичный, с силиконовым уплотнителем. Только учтите: влагозащищённые драйверы крупнее и хуже отводят тепло. В маленькой герметичной коробке внутри может быть жарко, а перегрев не любит никто.
Типы драйверов: открытые, герметичные и в перфорированном корпусе
На рынке встречаются три основных варианта исполнения.
Открытые (IP20). Это плата без корпуса. Такие драйверы дёшевы и компактны. Их ставят в распределительные щитки или в ниши за подшивными потолками. Но открытая плата боится пыли и влаги. И трогать её руками при включённом питании не стоит — там опасное напряжение 220 В.

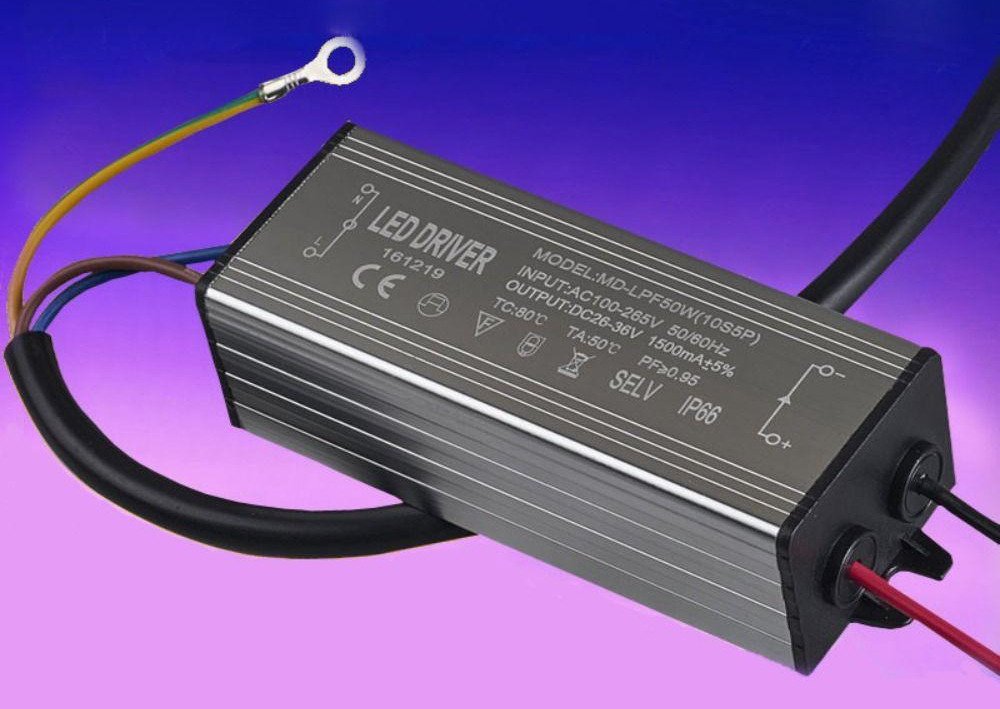

Герметичные (IP65, IP67). Залиты компаундом или помещены в алюминиевый корпус с силиконовыми прокладками. Их можно крепить даже на улице или в душевой. Правда, перегреваются они чаще из-за отсутствия вентиляции. И стоят дороже.
Перфорированные (в металлическом корпусе с отверстиями). Золотая середина. Защита от пыли и случайных прикосновений, но при этом есть вентиляция. Обычно IP54 или IP56. Подходят для кухни, гаража, мастерской. Я себе такой и поставил на кухню — работает уже третий год без проблем.
Как правильно подключить драйвер к ленте
Подключение — дело несложное, но требует внимательности. На драйвере всегда есть маркировка входов и выходов. С одной стороны: L (фаза), N (ноль) и земля (часто жёлто-зелёный провод). С другой стороны: V+ и V- (плюс и минус для ленты).
Важно не перепутать полярность. Если подключить ленту наоборот — плюс к минусу, — ничего не загорится. Сама лента не сгорит, но и работать не будет. Просто поменяйте провода местами.
Длину проводов лучше сделать минимальной. Особенно на стороне 12/24 В. При длине более 3–4 метров начинаются потери напряжения. Кончик ленты будет светить заметно тусклее. Если лента длинная (больше 5 метров), подключайте драйвер посередине или используйте два драйвера — по одному на каждый конец. Многие об этом забывают. А потом удивляются, почему начало яркое, а конец тускло-жёлтый.
Распространённые вопросы и небольшие хитрости
Можно ли использовать один драйвер для нескольких лент разной длины? Да, если их суммарная мощность не превышает мощность драйвера. И если у всех лент одинаковое напряжение. Подключайте параллельно — не последовательно. При последовательном подключении напряжение разделится, и ленты будут гореть вполнакала.
Что делать, если лента моргает? Чаще всего это означает, что драйвер перегружен или перегрелся. Проверьте мощность. Или измерьте температуру корпуса — если рука не терпит, драйверу нужен лучший отвод тепла. Иногда моргание возникает из-за плохого контакта в соединениях. Пройдитесь по всем клеммам и скруткам.
В заключение скажу так: правильный драйвер для светодиодной ленты — это не то, на чём стоит экономить. Лучше взять чуть более мощный и герметичный, чем потом менять его раз в полгода. Или вообще сжечь дорогую светодиодную ленту. Проверено на личном опыте — правда. Надеюсь, мои ошибки помогут вам их не повторять. Удачного монтажа и ровного света без мерцания.
