Электропроводка — самая незаметная из инженерных систем: она скрыта в стенах и лотках, годами работает без нареканий и напоминает о себе лишь тогда, когда что-то идет не так. Между тем изоляция проводов и кабелей не вечна. Она стареет, трескается, впитывает влагу, и однажды ток находит путь там, где его быть не должно. Итогом становятся отключения, выход из строя оборудования, поражение людей током и пожары. Предупредить такой сценарий позволяет простая и недорогая процедура — измерение сопротивления изоляции, которое выполняют специалисты электролаборатории; подробнее об услуге рассказано на странице https://expertizarf.ru/elektrolaboratoriya/izmerenie-soprotivleniya-izolyacii.
Смысл измерения легко объяснить на языке школьной физики. Изоляция — это материал с очень большим, но не бесконечным сопротивлением. Если приложить к ней постоянное напряжение, через нее потечет ничтожный ток утечки; чем он меньше, тем изоляция лучше. Прибор — мегаомметр — подает на проверяемую цепь стабильное напряжение, измеряет этот ток и по закону Ома вычисляет сопротивление, которое выражается в мегаомах, а у исправных кабелей достигает гигаомов. Процедура относится к неразрушающим: исправной линии она не вредит, зато уверенно выявляет ту, которая уже близка к отказу. Поэтому измерение проводят и при сдаче новых электроустановок, и регулярно в процессе эксплуатации.
Почему изоляция теряет свойства и чем это грозит
Новый кабель, проложенный по правилам, имеет огромный запас надежности. Но с первого дня работы на него действуют факторы, которые этот запас постепенно расходуют, причем обычно не поодиночке, а вместе, усиливая друг друга. Перегруженная линия постоянно греется, нагретая изоляция становится хрупкой, вибрация довершает дело трещинами, а в трещины проникают влага и пыль. Особенно быстро процесс идет на производствах, в подвалах, на кухнях общепита, в неотапливаемых и сырых помещениях, в наружных сетях и на строительных площадках. Знать причины полезно хотя бы для того, чтобы понимать, какие участки сети проверять в первую очередь. Основных групп таких причин пять:
- электрические нагрузки — перенапряжения, перегрузки, частые коммутации, грозовые импульсы;
- механические воздействия — вибрация, изгибы, натяжение, повреждения при ремонте и монтаже;
- химические факторы — масла, растворители, агрессивные пары и пыль;
- температурные — перегрев, циклы нагрева и охлаждения, работа на морозе;
- влияние среды — влажность, конденсат, плесень, грызуны, солнечный ультрафиолет.
Опасность в том, что деградация долго остается невидимой. Автоматический выключатель не реагирует на малые утечки, лампы горят, станки работают — и лишь мегаомметр показывает, что сопротивление линии за несколько лет упало в десятки раз. Дальше события развиваются по одному из сценариев. Утечка на корпус делает оборудование опасным для прикосновения. Ток, идущий через поврежденную изоляцию, разогревает ее, и начинается тление — распространенная причина пожаров в зданиях. Наконец, пробой между жилами приводит к короткому замыканию и остановке производства в самый неподходящий момент. Каждое из этих происшествий обходится несравнимо дороже своевременной проверки.
Измерение и испытание: в чем разница
Проверку изоляции нередко путают с высоковольтным испытанием, хотя это разные процедуры. Испытание повышенным напряжением отвечает на вопрос, выдержит ли изоляция перенапряжение: на объект подают напряжение, заметно превышающее рабочее, и смотрят, не произойдет ли пробой. Метод жесткий, для ослабленной изоляции он может оказаться разрушающим, поэтому применяется главным образом для нового оборудования и кабельных линий после ремонта. Измерение сопротивления выполняют при меньшем напряжении — обычно от 500 до 2500 вольт в зависимости от класса цепи — и получают не ответ «да или нет», а число, по которому можно судить о состоянии изоляции и следить за его изменением.
Именно наблюдение в динамике делает метод ценным инструментом профилактики. Одно измерение говорит немного: на результат влияют температура и влажность, и в жаркий сырой день сопротивление одной и той же линии окажется заметно ниже, чем в сухой и прохладный. Поэтому грамотная лаборатория фиксирует условия измерений и сравнивает новые данные с прежними. Стабильные показания, пусть и не рекордные, тревоги не вызывают, а резкое падение — повод искать дефект, даже если норма формально соблюдена. Для ответственного оборудования дополнительно определяют коэффициент абсорбции — отношение показаний через шестьдесят и пятнадцать секунд: у сухой здоровой изоляции оно заметно больше единицы.
Как проходит измерение на объекте

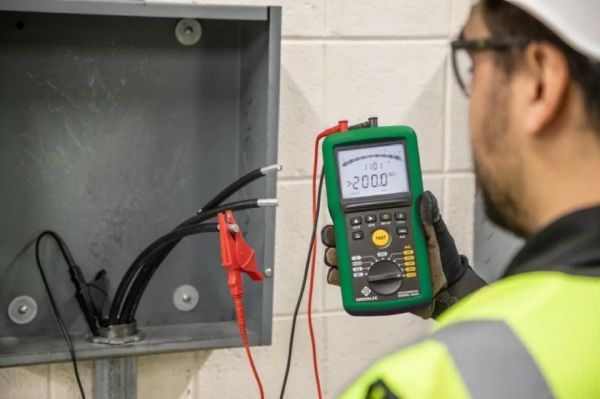

Работы выполняют на отключенной электроустановке, и это главное требование безопасности. С проверяемой линии снимают напряжение, принимают меры против его ошибочной подачи, убеждаются в его отсутствии указателем. Чувствительную электронику — светильники с драйверами, устройства защитного отключения, приборы учета, контроллеры, блоки питания — отсоединяют, чтобы испытательное напряжение их не повредило. Затем мегаомметром поочередно измеряют сопротивление между каждой парой проводников: фазами, фазой и нулем, фазой и защитным проводником. После каждого замера линию разряжают, поскольку кабель, как конденсатор, накапливает опасный заряд. В общих чертах порядок таков:
- Отключение линии, проверка отсутствия напряжения, отсоединение электроприемников и электроники.
- Измерение сопротивления между всеми парами проводников с выдержкой показаний около минуты.
- Снятие остаточного заряда и восстановление схемы.
- Сравнение результатов с нормами и прежними данными, оформление протокола.
Полученные значения сопоставляют с требованиями норм и документации изготовителя. Для электропроводок напряжением до 1000 вольт традиционным минимумом служат 0,5 мегаома, а современные стандарты ориентируют на значение не ниже одного мегаома; у исправных линий показатели обычно многократно выше. Периодичность проверок устанавливает ответственный за электрохозяйство с учетом условий: как правило, не реже раза в три года, а в помещениях с повышенной опасностью и наружных установках — ежегодно. Результаты оформляют протоколом, который входит в технический отчет. Такой документ запрашивают пожарный надзор, Ростехнадзор, страховые компании, арендодатели и управляющие компании.
Электроизмерения от компании «ЭкспертизаРФ»
Выполнять такие работы вправе только электролаборатория, располагающая поверенными приборами и аттестованным персоналом с необходимыми группами по электробезопасности; самостоятельные замеры бытовым тестером юридической силы не имеют, да и небезопасны. В Санкт-Петербурге и Ленинградской области измерение сопротивления изоляции на объектах заказчиков проводит электролаборатория экспертной компании «ЭкспертизаРФ». По итогам работ заказчик получает протоколы с результатами по каждой проверенной линии, а при выявлении участков с пониженным сопротивлением — их перечень и рекомендации: где достаточно просушить или переразделать кабель, а где линию пора менять целиком.
Преимущество обращения в экспертную организацию в том, что измерения здесь — часть более широкой компетенции. Компания проводит экспертизу электроснабжения и других инженерных систем, обследование зданий, тепловизионную диагностику, а также независимую и судебную строительно-техническую экспертизу. Если проверка понадобилась из-за спора с подрядчиком, аварии или претензий надзорных органов, специалисты помогут оценить ситуацию в целом, а не только предоставить цифры. Не ждите, пока проводка напомнит о себе запахом гари или сработавшей защитой. Плановое измерение занимает немного времени, а уверенность в безопасности людей и имущества остается с вами надолго.
