Концевые балки — это не просто металлические детали в конце моста крана. Они замыкают конструкцию, передают нагрузку на подкрановый путь и задают направление движения. От их геометрии, прочности и точности изготовления зависит, насколько ровно будет ходить кран, как быстро изнашиваются колеса и как часто придется останавливать участок на ремонт. В грузоподъемной технике такие элементы считаются ответственными, хотя внешне выглядят довольно просто.
Когда предприятие решает концевые балки купить, важно заранее понимать разницу между подвесным и опорным исполнением. Ошибка на этом этапе обходится дорого. Приходится переделывать крепления, усиливать строительные конструкции или менять всю схему пути. Поэтому выбор начинается не с цены, а с технического задания и реальных условий эксплуатации.
Что такое концевые балки и зачем они нужны
Концевая балка устанавливается на концах моста крана или подвесного пути. Она связывает пролетную часть с ходовыми колесами и рельсом. Через нее нагрузка от груза распределяется на строительные конструкции здания или на специальные опоры. Если балка слабая, металл начинает играть, крепления ослабевают, а колеса быстро выходят из строя.
У этого элемента несколько задач. Он держит колесные блоки, воспринимает вертикальные и горизонтальные усилия, иногда несет токоподвод и буферы. В подвесных системах балка еще и работает как часть направляющей. В опорных — как несущая опора. Конструкция может быть сварной или сборной, с фланцами, ребрами жесткости и площадками под механизмы.
На практике концевую балку часто путают с пролетной. Это не одно и то же. Пролетная балка идет поперек цеха и несет грузовую тележку. Концевая расположена перпендикулярно ей и отвечает за перемещение всего моста. Точнее, эти элементы работают в паре, но нагрузки у них разные. Поэтому и расчет ведут отдельно.
Подвесные концевые балки: когда их применяют

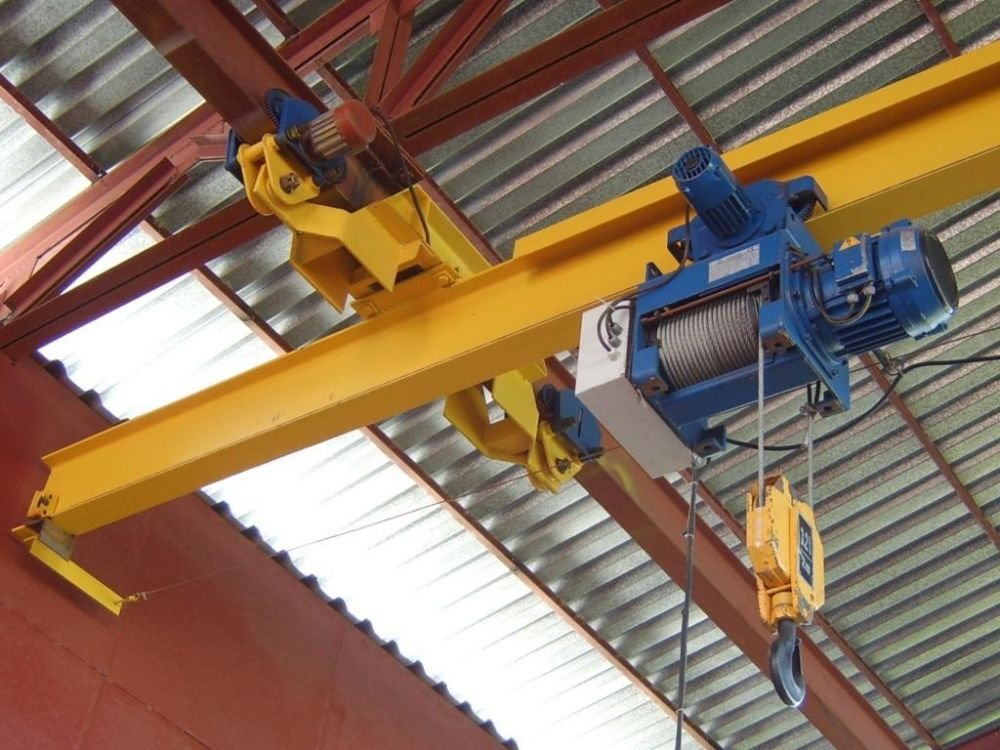

Подвесные концевые балки крепятся к потолочным конструкциям или к верхним несущим элементам. Они не опираются на пол и не требуют колонн по бокам. Такое решение подходит для помещений, где каждый метр площади на счету. Например, в сборочных цехах, складах с высокими стеллажами или небольших мастерских.
Главное преимущество — свободный пол. Под краном можно ставить оборудование, проезды и зоны хранения. Подвесной путь легко вписать в существующее здание, если перекрытия выдерживают нагрузку. Однако здесь есть нюанс. Потолок должен быть действительно прочным. Иногда требуются дополнительные металлоконструкции, и тогда экономия становится спорной.
Подвесные балки обычно рассчитаны на меньшие нагрузки, чем опорные. Они чаще встречаются в легком и среднем режиме работы. Монтаж требует точной выставки по уровню. Малейший перекос приводит к тому, что колеса начинают тереться о рельс, появляется шум и вибрация. Вернее, сначала это просто шум, а потом уже ремонт.
Опорные концевые балки: особенности и сфера применения
Опорные концевые балки опираются на подкрановые пути или колонны снизу. Они воспринимают более серьезные нагрузки и считаются классическим решением для тяжелых цехов. Такие элементы ставят на металлургических производствах, машиностроительных заводах, складах с интенсивным движением. Они хорошо работают там, где нужна высокая грузоподъемность и большой ресурс.
Опорная схема требует нормального основания. Нужны колонны, подкрановые балки, фундаменты. Зато конструкция получается жесткой и предсказуемой. Обслуживать ее проще. Колеса, редукторы и тормоза доступны для осмотра. При правильном монтаже такая балка служит годами и не требует постоянного внимания.
Однако и у опорных решений есть ограничения. Они занимают место внизу, требуют запаса по высоте и могут мешать движению людей или техники. Если здание старое, не всегда удается усилить основание без остановки производства. Тут каждый проект индивидуален. Универсального ответа нет.
Главные отличия подвесных и опорных конструкций
Разница между подвесными и опорными балками не только в способе крепления. Она проявляется в нагрузках, монтаже, обслуживании и стоимости владения. Ниже перечислены ключевые моменты, на которые смотрят инженеры и механики.
• Способ передачи нагрузки: подвесная балка тянет вверх и передает усилие на перекрытие, опорная давит вниз и опирается на фундамент или колонны.
• Требования к зданию: для подвесной нужны прочные потолочные конструкции, для опорной — подготовленное основание и подкрановый путь.
• Грузоподъемность: опорные варианты чаще применяют для тяжелых кранов, подвесные — для легких и средних нагрузок.
• Высота подъема: подвесная схема может «съедать» высоту из-за креплений, опорная иногда дает больше полезного пространства под крюком.
• Обслуживание: опорные узлы доступнее, подвесные требуют осторожного осмотра сверху и часто нуждаются в специальных площадках.
• Стоимость монтажа: подвесные системы могут быть дешевле в легких условиях, но дороже, если перекрытия требуют усиления.
После такого сравнения становится понятно: выбор зависит не от моды, а от здания и задачи. Если потолок слабый, а нагрузки большие, подвесной вариант не подойдет. Если пол занят оборудованием, возможно, придется искать подвесное решение. Но окончательное слово остается за расчетом.
Из чего делают концевые балки
Для изготовления используют углеродистую и низколегированную сталь. Марка зависит от нагрузок, температуры и условий среды. В обычных цехах чаще берут стандартные конструкционные стали. Для улицы, холода или агрессивной среды применяют более стойкие варианты. Иногда появляется нержавеющая сталь, но это уже особая история.
По форме сечения встречаются двутавры, швеллеры и коробчатые профили. Коробка лучше работает на кручение, двутавр удобнее для сварки и крепления. Ребра жесткости ставят в местах концентрации напряжений. Фланцы и площадки делают под колесные блоки, буферы и токоподвод. Все отверстия должны быть выполнены по чертежу, иначе монтаж превратится в подгонку на месте.
Качество сварки — отдельная тема. Швы проверяют визуально и, если нужно, неразрушающими методами. Трещины, непровары и шлаковые включения недопустимы. Колеса, подшипники и оси тоже влияют на ресурс. Дешевый подшипник может свести на нет прочную балку. Поэтому экономить на комплектующих не стоит.
Критерии выбора перед покупкой
Перед покупкой нужно собрать исходные данные. Грузоподъемность, пролет, режим работы, скорость передвижения, высота подъема. Важно знать, сколько циклов в час и как долго работает кран в сутки. От этого зависит класс нагружения. Нельзя выбирать балку только по длине и ширине.
Далее проверяют строительные конструкции. Для подвесной системы считают нагрузку на перекрытие. Для опорной — состояние колонн и подкрановых путей. Если данных нет, лучше заказать обследование. Ошибка в расчете может привести к деформации здания или аварии. Однако многие предприятия сначала покупают оборудование, а потом думают о основании. Так делать не стоит.
Еще один критерий — ремонтопригодность. Хорошо, когда колеса меняются без демонтажа всего моста. Хорошо, когда есть доступ к болтовым соединениям. Хорошо, когда производитель дает чертежи и паспорт. Мелочи вроде защитных кожухов и буферов тоже важны. Они продлевают жизнь и снижают риск травм.
Монтаж и настройка
Монтаж начинают с проверки геометрии. Рельсы должны быть параллельны, стыки — ровными, уклоны — в допуске. Концевые балки выставляют по уровню и по колее. Зазоры между колесами и рельсом регулируют согласно документации. Если зазор слишком большой, кран будет вилять. Если слишком маленький, начнется заклинивание.
Крепления затягивают с нужным моментом. Сварку применяют только там, где это предусмотрено проектом. После сборки проводят пробный прогон без груза. Затем — с грузом, постепенно увеличивая нагрузку. Проверяют тормоза, концевые выключатели, буферы и токоподвод. Только после этого кран допускают к работе.
Настройка — не формальность. От нее зависит ресурс. На одном складе сэкономили на выравнивании пути. Через пару месяцев колеса пошли волной, а рельс начал истираться. Пришлось останавливать участок и переделывать. Проще было сразу выставить все по уровню.
Обслуживание и типичные ошибки
Обслуживание включает осмотр колес, подшипников, болтовых соединений и сварных швов. Проверяют износ реборд, трещины, ослабление креплений. Смазка должна быть по регламенту. Если появился стук или вибрация, работу лучше приостановить и найти причину. Игнорирование симптомов обычно приводит к более дорогому ремонту.
Типичные ошибки: выбор балки без учета режима работы, экономия на расчете, неправильная установка буферов, отсутствие антикоррозийной защиты. Еще одна ошибка — покупка без паспорта и сертификатов. Тогда невозможно подтвердить характеристики и пройти проверку. Еще одна — монтаж на старые конструкции без обследования. Это опасно.
Иногда предприятия покупают подвесные балки там, где нужны опорные. Или наоборот. Причина проста: желание сэкономить или ускорить проект. Но переделка стоит дороже. Лучше сразу привлечь инженера и сравнить варианты. Тогда решение будет спокойным и обоснованным.
Безопасность и нормативные документы
Грузоподъемное оборудование подлежит надзору. Концевые балки должны соответствовать проекту, ГОСТам и правилам безопасности. Производитель предоставляет паспорт, инструкцию и сертификаты. При монтаже оформляют акты, проводят статические и динамические испытания. Периодические осмотры и экспертизы обязательны.
Персонал должен быть обучен. Крановщик и стропальщик несут ответственность за свои действия. Механик следит за состоянием пути и механизмов. Если кто-то замечает неисправность, работу останавливают. Это не бюрократия, а нормальная практика. Авария с грузом может закончиться травмами и разрушениями.
Документы лучше хранить в одном месте. При проверке инспектору нужны паспорта, чертежи, акты и журналы. Если бумаги потеряны, восстановление занимает время. Поэтому порядок в документации так же важен, как и порядок в механике.
Итоги
Концевые балки подвесного и опорного типа решают одну задачу, но разными способами. Подвесные экономят площадь и подходят для легких систем. Опорные выдерживают тяжелые нагрузки и дают стабильность. Выбор зависит от здания, грузоподъемности, режима работы и бюджета. Спешка здесь плохой помощник.
Перед покупкой стоит проверить расчеты, состояние конструкций и требования безопасности. Лучше выбрать проверенного поставщика с документами и понятной гарантией. Тогда концевые балки прослужат долго, а кран будет работать ровно и предсказуемо. Это выгоднее, чем экономить на ответственном узле.
